供水管网监控系统

一、  适用范围：

城市供水管网监测系统适用于供水企业远程监测供水管网，工作人员可以在供水公司调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备，保障供水压力平衡、流量稳定；及时发现和预测爆管事故的发生。

 二、 系统组成：

城市供水管网监测系统是水司供水调度管理系统的一个子系统，主要由自来水厂调度中心、通信平台、监测终端、压力变送器和流量仪表组成。

三、通信平台

       自来水厂调度中心、各职能部门之间数据通信在局域网内完成；管网测点与自来水厂调度中心之间采用GPRS无线通信。

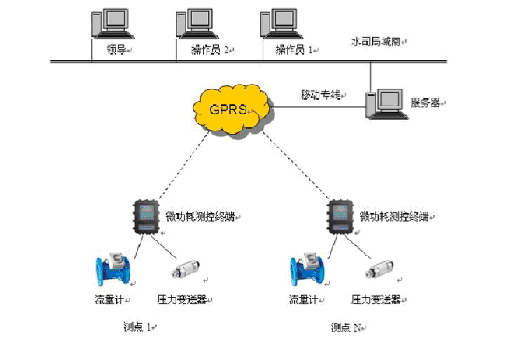

管网检测系统通讯结构示意图

四、管网监测终端的功能特点、产品结构。

1、功能特点：

◆ 采集管网压力、流量、流向、电池电压等数据。

◆ 将采集数据主动上报到调度中心；支持定时上报和监测数据超限上报。

◆ 支持多种供电方式：电池供电、太阳能供电、市电供电。

◆ 大容量可充电电池供电、太阳能供电、市电供电条件下支持调度中心随时问询。

◆ 采用GPRS、短消息无线通信方式。

◆ 现场可存储、显示、查询压力、流量等数据及工作参数。存储数据≥2万条。

◆ 数据存储间隔、数据上报间隔可以设置。

◆ 防水防潮等级高，在测井内安装时，安装一个金属防潮保护箱，用来保护潮湿下设备正常工作

◆ 4节高能电池可数据发送≥2万条，200Ah可充电电池充电1次可使用5-6个月。

◆ 为现场压力变送器提供直流电源：5V、12V、24V。

◆ 支持远程升级设备程序、设定参数。

 2、产品结构

  终端设备设计成两种外形结构：测井内型、测井外型。

 测井内型：设备安装在测井内。电池供电时采用此结构。有两种电池供电方式，一种是4节高能锂电池组供电，电池组安装在微功耗测控终端内；另一种是大容量可充电蓄电池组供电，可充电蓄电池组独立安装。

测井外型：设备安装在测井外。太阳能供电和市电供电时采用此结构。

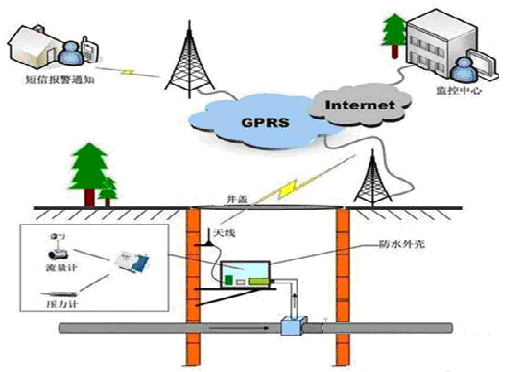

五、管网监测点工作原理和安装方式

 高能锂电池组供电测点设备配置、工作原理及安装方式：

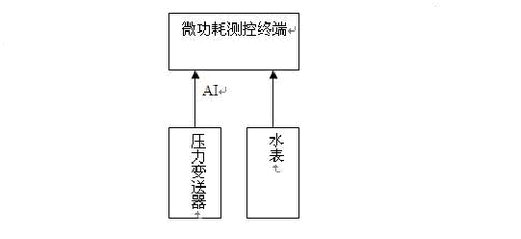

终端设备工作原理示意图

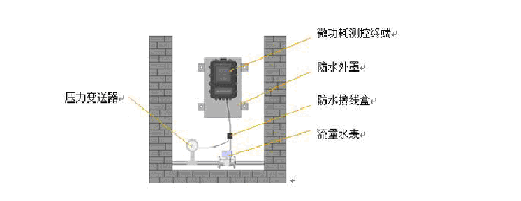

◆ 终端设备安装方式

将防水外罩安装在监测井井壁上，微功耗测控终端放置在防水罩内。压力变送器信号线、水表信号线接在微功耗测控终端自带的防水接线盒上。

六、自来水厂调度中心功能

自来水厂调度中心负责对全市供水管网进行监测，具体功能如下：

 ◆监测整个城市供水管网测点的压力、流量、流向、水质信息。 监测各水厂出厂流量、

出厂压力、清水池水位、加压泵工作状态。 监测加压泵站的水池水位、进口压力。

◆监测直供水泵工作状态、出口流量、出口压力； 远程控制水泵的启停。

◆监测城市备用调节水池的水位。

◆生成每个测点的压力、流量数据曲线；

◆生成每条管线压力分布曲线。 生成各种工作报表。 辅助预测、发现爆管事故；提供辅助决策建议。 存储、查询、对比历史数据。 远程维护监测设备。

◆辅助管理管网管道、阀门、变送器、流量计等设备。

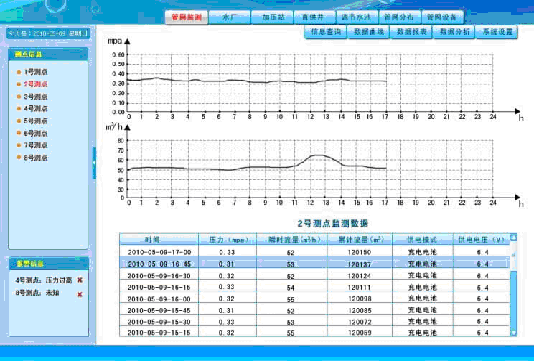

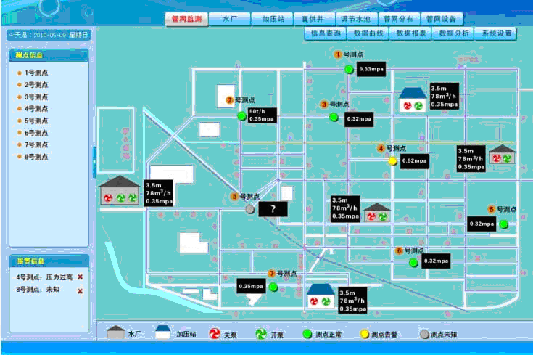

七、系统组态画面

      我公司使用组态王组态软件，该软件具有功能强、操作简单、易于学习，方便用户快速的掌握组态软件的使用方法，提高工作效率。

组态画面如下：
