企业水处理自动化远程监测设备

　　项目概况：

　　山东某制造型企业的多个车间均通过PLC采集各生产设备的实时状态和运行数据，并进行自动化控制。

　　为及时掌握生产数据、统筹生产管理，该企业建立了生产监控中心，将各PLC联网，对生产设备实施远程、集中监控。

　　系统组成：

　　系统说明：

　　1、DTU模块采用DC 12V/ 24V供电，体积小巧，直接安装在PLC柜中。

　　2、西门子PLC通过RS232串口对外通讯，并设置为MODBUS_RTU（从站）工作模式。

　　（备注：PLC相当于支持MODBUS协议的二次表）

　　3、三维力控组态软件支持我公司DTU驱动，实现无障碍对接。

　　应用案例2：化工企业废水处理监测系统

　　项目概况：

　　江苏某化工企业是水污染大户，为响应政府“全面控制污染物排放、狠抓工业污染防治”的要求、实现废水达标排放，该企业对原有废水处理系统进行了自动化和信息化改造，通过PLC自动控制水处理设备的运行并在线监测废水水质和系统运行状态。

　　针对废水处理系统设备分散、过程复杂、布线不便的特点，该企业通过DTU和组态软件实现了系统的远程监测和预警。

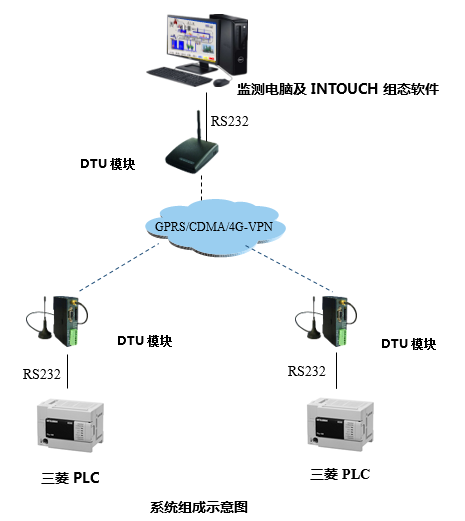

　　系统组成：

　　系统说明：

　　1、现场DTU模块内均安装GPRS–VPN专网数据卡。

　　2、现场DTU模块均设置成 B型设备，实现数据透明传输。

　　3、INTOUCH组态软件通过KEPServer 软件（使用Modbus命令）和现场DTU模块自动远程读取各监测现场的相关数据。

　　应用案例3：多台PLC联动控制

　　项目概况：

　　安徽某工业企业新建了一套自控系统，需要将多个分散的PLC进行联动控制，但由于设备间距离较远、布线困难，最终选用了依托GPRS–VPN网络来实现设备联网。

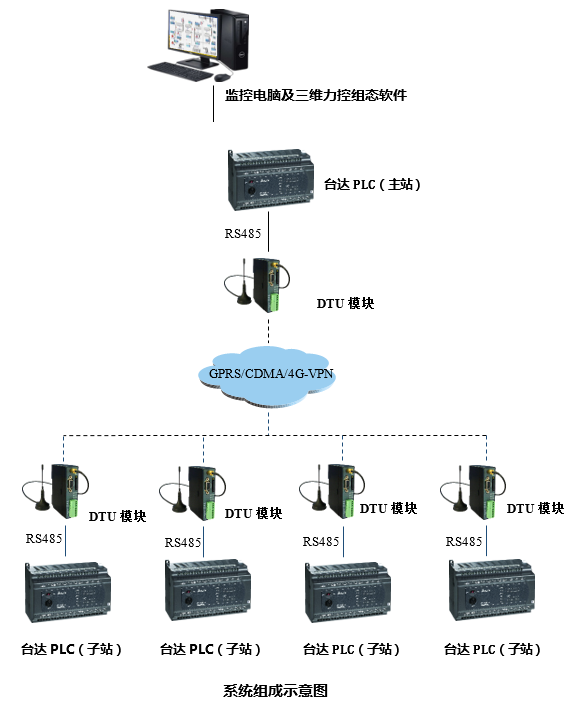

　　系统组成：

　　系统说明：

　　1、所有DTU模块内安装GPRS–VPN专网数据卡。

　　2、所有DTU模块均设置成 B型设备，实现数据透明传输。

　　主要设备组成

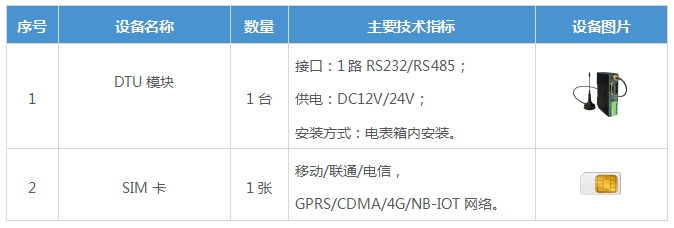

　　1. 监控子站（单个测点，以应用案例3为例）

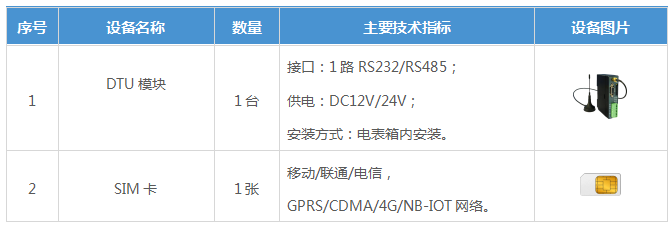

2. 监控主站

　　备注：客户也可直接租用“阿里云平台”，点击“云平台软件”了解详情。

　　总结：

　　DTU模块无论是采用“专线模式（固定IP）”还是“VPN专网模式”传输数据，使用的都是移动、联通或电信的手机卡。

　　此种无线传输方式对传输距离没有限制，只要能打电话、发短信的地方就能使用。
