企业供水自动化远程控制系统

　　系统概述

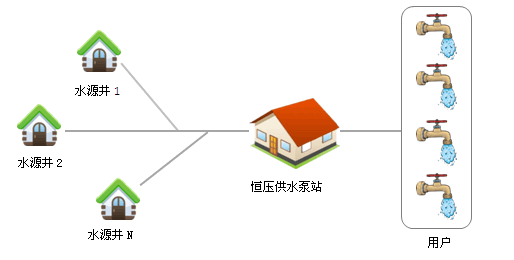

　　在大型工矿企业的自有供水系统中，供水水源一般为深层地下水，供水流程通常如下：

　　企业供水自动化远程控制系统专门针对此种应用而设计，可实现多口水源井和恒压供水泵站间的自动控制和无人值守运行，既保障了及时、安全供水;又解放了人力、节约供水成本。

　　企业供水自动化远程控制系统同时可实现设备的远程监控，值班人员在办公室内即可实时了解设备运行状况、查看详细生产数据并及时处理供水异常。

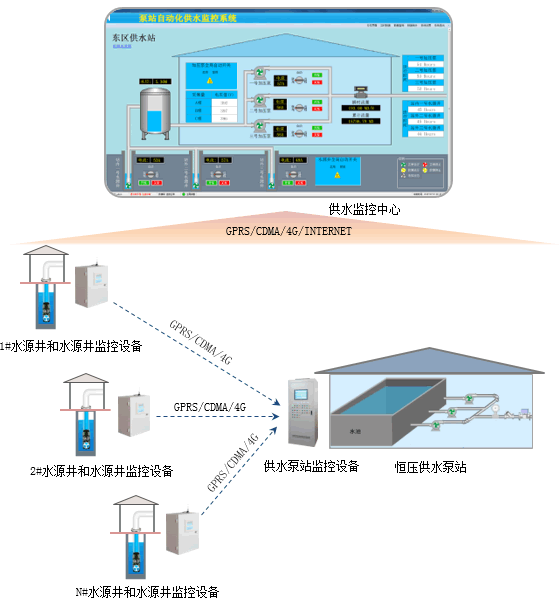

　　系统组成

　　系统特点

　　无线通信，水源井、供水泵站、监控中心间无距离限制。

　　标准化软、硬件产品，不限测点数量、无需二次开发。

　　水源井、加压泵自动轮转，确保设备均衡使用、延长使用寿命。

　　采用图形、声音、短信等多种报警手段，确保安全供水。

　　系统功能

　　(1)自动供水

　　◆ 各水源井自动轮换为供水泵站内的水池/水罐补水，保证合理蓄水。

　　◆ 供水泵站对外恒压供水，根据管网压力自动调整变频器运行频率。

　　◆ 水源井水位过低时自动关停潜水泵，保护潜水泵安全。

　　◆ 供水泵站的水池/水罐水位过低时自动关停加压泵，保护加压泵组安全。

　　(2)监测预警

　　◆ 远程监测潜水泵、加压泵的电流、电压数据和运行状态。

　　◆ 远程监测水源井、供水泵站的水位、耗电量、出水流量、出水压力等数据。

　　◆ 监测数据越限、现场设备/仪表故障时自动报警。

　　◆ 人员进入现场时立即报警，并自动拍照发送给监控中心。

　　(3)远程控制

　　◆ 必要时，监控中心可远程控制各水源井取水。

　　◆ 必要时，监控中心可远程控制供水泵站对外供水。

　　(4)统计分析

　　◆ 自动统计取水量、供水量、用电量等生产数据。

　　◆ 一键生产水位、压力、流量等时段分析曲线。

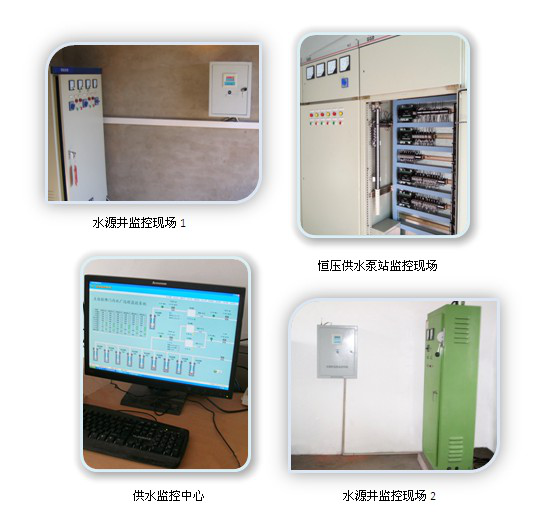

　　现场展示

　　主要设备组成

　　1.监控现场

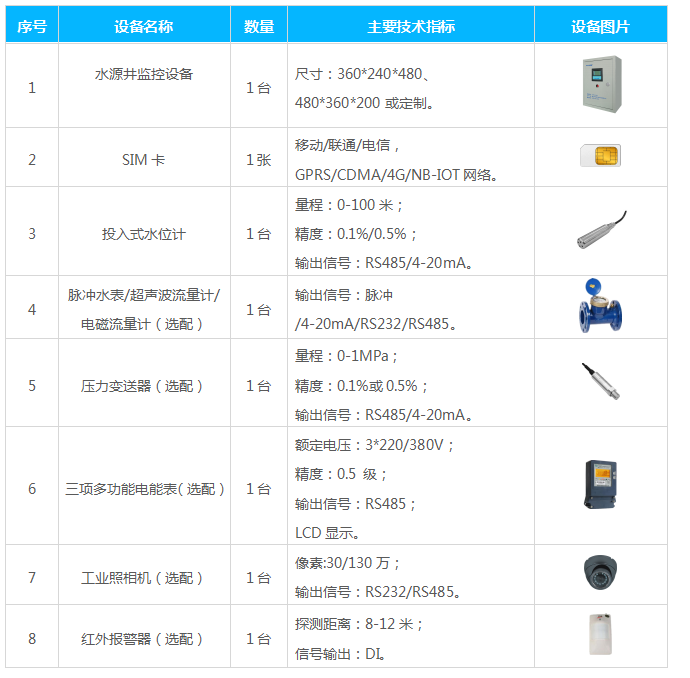

　　⑴ 水源井监控现场(单个测点)

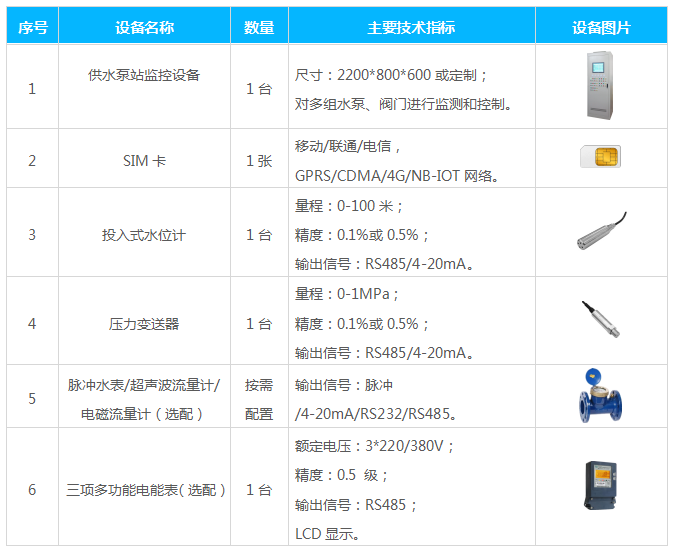

　　⑵ 恒压供水泵站监控现场(单个测点)

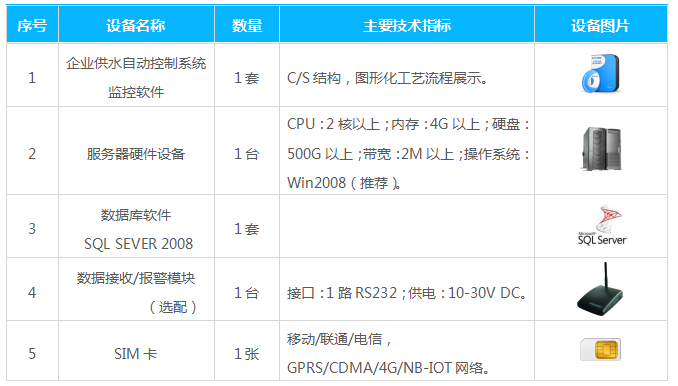

　　2. 监控中心
