水源井远程监控系统

案例背景

     近些年来随着社会的进步、经济科技的发展，人们生活、工作和生产水平有了很大的提高。人们对生产、生活提出了更高的要求，对于泵站的监控就是其中之一。对于传统的水源井监控，采用的是工作人员定时去查看；后来采用RS485监控的方案,但是布线相当麻烦，同时这种做法对于多个分布的水源井的监控很麻烦。于是在这种背景下，通过无线GPRS监控泵站，实现无人值守水源井的监控应运而生。

适用范围

    该系统适用于水源井、泵站的远程监控及管理。

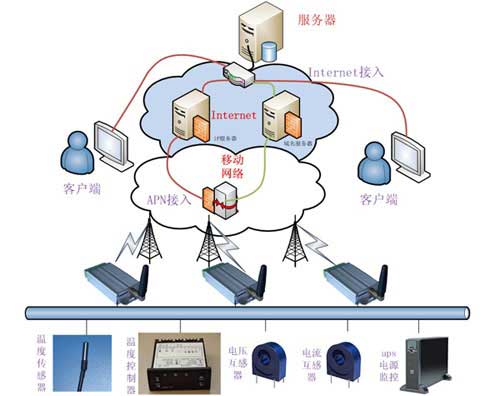

系统组成

    水源井远程监控系统主要由调度中心、水源井监控中心、通信平台、水源井远程测控终端、计量测量(流量计、压力传感器、液位传感器等)设备、控制设备(电机控制器等)组成。

系统功能特点

    水源井管理人员可以在水源井监控中心远程监测井内液位、泵组工作状态、泵流量、泵压力等；支持泵启动设备手动控制、自动控制、远程控制泵组的启停，实现水源井无人值守。

A、硬件简介(HK6100)

1、宽电压供电范围：7V-30V，适合工业场合；

2、带RS232、RS485(232也转为485的情况下，可以有两路485)，可以轻松配置可组建RS485网络；

3、6路AD模拟量输入(12位)，输入电压为0-30V，也可以测量4-20mA工业电流信号，AD模拟量适合于采集各类传感器信号；

4、6路继电器输出控制、4路光耦输入输出控制(输入和输出的位数自选)，可以用于输入、输出的场合，如电机的启动等；

5、传输支持多种协议，我公司自定协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持，Modbus协议完美支持组态；

6、数据传输采用GSM模块可实现功能：

      a)GPRS断线自动重连；

      b)根据需要最多可同时连接6个中心服务器；

      c)支持固定IP、域名解析和APN专网的寻址方式；

      d)支持TCP、UDP、PPP、ICMP、DNS、FTP等协议；

      e)减少布线的成本和施工的麻烦；

      f)支持短信数据传输、短信参数配置功能；

      g)支持电话和短信唤醒功能；

7、支持专用软件进行本地和远程参数配置及维护；

8、支持本地和远程固件升级；

B、软件功能

      远程监测水源井水位、水泵压力、水泵流量。

      远程监测泵组的工作状态、电流、电压、保护状态、工作模式。

      远程切换水泵的控制模式，远程控制泵组的启动和停止。

      支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询。

      生成各种数据报表及数据曲线。

C、软件截图

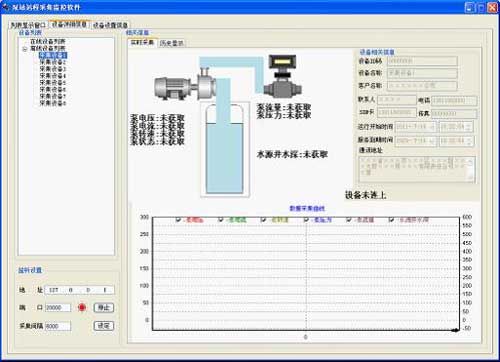

实时显示

      1、左侧设备列表显示出当前在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长时间不在线将从“在线设备列表”进入“离线设备列表”；

      2、右上角显示设备编号、用户名称、联系人、电话、传真、手机、SIM卡号、地址等信息；

      3、左上角显示泵的转速、泵电流、水源井液位、泵流量、泵压力等信息；

      4、窗口下面实时显示泵的转速、泵电流、水源井液位、泵流量、泵压力等曲线；

      5、中部文字提示当前设备登陆时间，采集回传数据的最后时间；

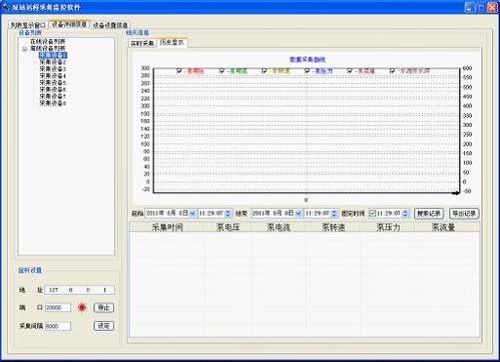

历史记录

1、用户可以根据时间段来搜索历史记录；

2、历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以查看设备运转状态和相关趋势；

3、同时查询的历史记录可以导出为excel表格；

组态软件效果图

用户可以根据需要通过组态软件来定制程序，这样界面表现形式更为灵活；

优势特点

    现场出现电压电流超限、液位超限、设备保护等状况时，现场控制器可发送报警短信。
