管网监测系统

---适用范围---

    该系统适用于供水企业远程监测供水管网，工作人员可以在水司调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备，保障供水压力平衡、流量稳定；及时发现和预测爆管事故的发生。

---系统组成---

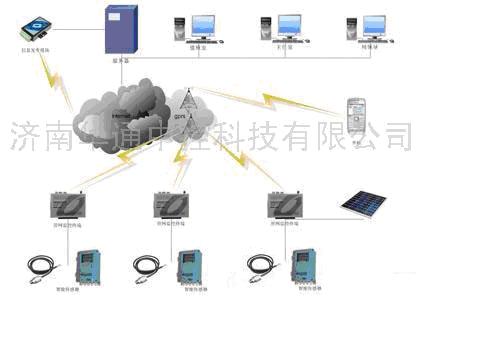

    供水管网远程测控系统是水司供水调度管理系统的一个子系统，主要由水司调度中心、通信平台、监测终端、压力变送器和流量仪表组成。

---通信平台---

    水司调度中心、各职能部门之间数据通信在局域网内完成；管网测点与水司调度中心之间采用GPRS无线通信。

---管网远程测控终端的功能特点---

◆ 采集管网压力、流量、流向、电池电压等数据。
◆ 将采集数据主动上报到调度中心；支持定时上报和监测数据超限上报。
◆ 支持多种供电方式：电池供电、太阳能供电、市电供电。
◆ 大容量可充电电池供电、太阳能供电、市电供电条件下支持调度中心随时问询。
◆ 采用GPRS、短消息无线通信方式。
◆ 现场可存储、显示、查询压力、流量等数据及工作参数。存储数据≥1万条。
◆ 数据存储间隔、数据上报间隔可以设置。
◆ 防水防潮等级高，测井内安装时：IP68。
◆ 4节高能电池可数据发送≥1万条，100Ah可充电电池充电1次可使用3-4个月。
◆ 为现场压力变送器提供直流电源：5V、12V、24V。
◆ 支持远程升级设备程序、设定参数。

---水司调度中心功能---

◆ 监测整个城市供水管网测点的压力、流量、流向、水质信息。
◆ 监测各水厂出厂流量、出厂压力、清水池水位、加压泵工作状态。
◆ 监测加压泵站的水池水位、进口压力、水泵工作状态、出口压力；远程控制加压泵的启停。
◆ 监测直供水泵工作状态、出口流量、出口压力；远程控制水泵的启停。
◆ 监测城市备用调节水池的水位。
◆ 生成每个测点的压力、流量数据曲线；生成每条管线压力分布曲线。
◆ 生成各种工作报表。
◆ 辅助预测、发现爆管事故；提供辅助决策建议。
◆ 存储、查询、对比历史数据。
◆ 远程维护监测设备。辅助管理管网管道、阀门、变送器、流量计等设备。
