涵闸远程监控系统

一、系统概述

  涵闸远程监控系统方案主要对闸站群的联合运行进行有效监视和控制，保证闸门更加安全、可靠的运行。适用于机组工作闸门、泄洪闸门、冲沙洞闸门，以及水利、航运、供排水系统的节制闸、船闸等各种闸门的自动化控制与远方调度。闸门现地监控站按照"无人值班、少人值守"的目标进行设计。水闸监控采取常规就地监控与远程监控相结合的模式。以远程监控为主，现地监控站监控系统综合利用成熟的工业控制技术、传感器技术、数据传输技术以及计算机技术，建立先进的控制系统，提高工程的安全性、可靠性，充分发挥工程效益，促进工程管理的科学化、现代化。有效地提高了用户的工作效率，减小了工作量，人员成本降低，完全实现了涵闸的远程监控，整个系统实现了自动控制、远程监视的目的。

二、系统组成

该系统包括高低压配电柜、保护装置、现场控制柜、自动化控制系统、视频图像监控系统、仪表系统安装以及全厂电气安装等

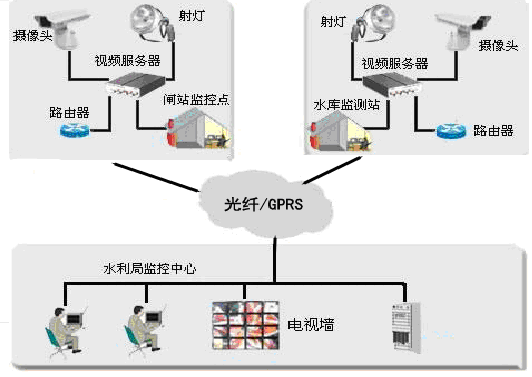

系统拓扑图如下：

三、系统特点

● 分布式网络结构，系统配置灵活，易于扩充和升级；

● 丰富多彩的图形界面，简单易学，使用方便；

● 系统配有完善的应用功能软件，具有丰富的组态工具；

● 软件模块化设计，测试和调整程序简化；

● 采用灵活多变的网络结构设计，支持工业以太网、各种现场总线；

● 采用工业以太网作为通讯网络，把分散测量和控制的信息快速有效地联网，形成一个完整的通讯网络，配置计算机监控系统，简化了网络系统设计，提高了可靠性。

● 系统实时性好，抗干扰能力强，抗静电干扰、电磁干扰及射频干扰，可防尘、防潮；

● 人机接口功能强，操作方便；

● 采用符合国际标准的通讯协议：RS232/485、MODBUS、ProfiBus、PPI等；

● 视频图像监控系统也可纳入水闸自动化监控系统中。

四、系统功能

     ● 自动监测被控闸门开度及工况

     ● 自动监测闸门上下游水位

     ● 根据操作规程自动控制闸门启闭

     ● 自动/手动控制兼容

     ● 具有梯形连锁功能

     ● 可定开度自动控制或定流量自动控制

     ● 计算各闸门过流量、合计流量及各泄水建筑累计过水总量

     ● 具有操作过程记录功能

     ● 具有操作过程查询、检索功能技术指标

     ● 传感器：机械式闸位计，光电式闸位计

     ● 传动方式：齿轮传动，钢丝绳传动

     ● 监控网络结构：分层、分布式

     ● 信号传输方式： 有线（光缆、电缆）/无线（GPRS）

     ● 分辨力：±1cm

     ● 精度：≤±2cm（10m变幅内）

     ● 波特率：2400bps～9600bps

     ● 上位机工作平台：WindowsXP或Windows7操作系统

五、系统通讯

        该系统有两种通讯方式，当现场条件允许，方便铺设光纤或网线时采用有线通讯方式进行通讯;当闸站距离监控中心较远，不具备铺设通讯电缆的条件时采用GPRS无线方式进行通讯。

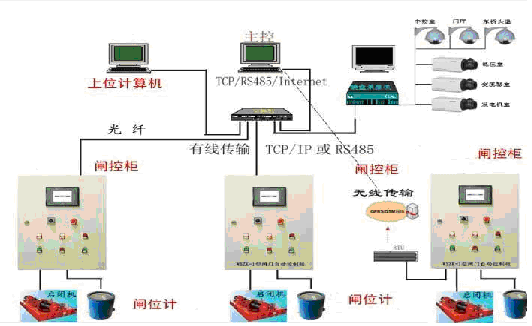

    通讯示意图如下所示：

六、应用领域

        该系统适用于新建、扩建或改建的大、中、小型灌溉、排水及工业、城镇供水水闸的自动化远程监控。

七、现场安装图片
